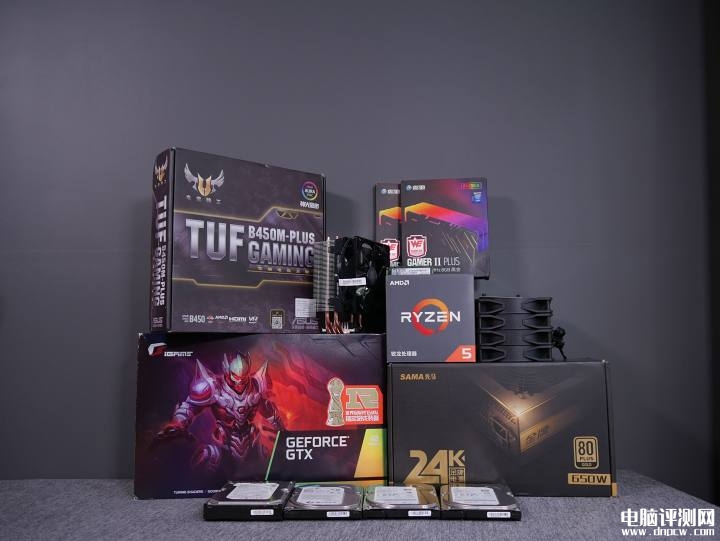

當全部配件都攢齊后，就可以開始組裝電腦了，下面分享一臺電腦的詳細安裝過程、注意事項和可能出現的問題。

好了，在開始之前先準備一套螺絲刀，然后檢查一下配件，看看有沒有遺漏的地方，然后去洗個手，釋放靜電，不放心的還可以戴個手套，這樣準備工作就完成了。

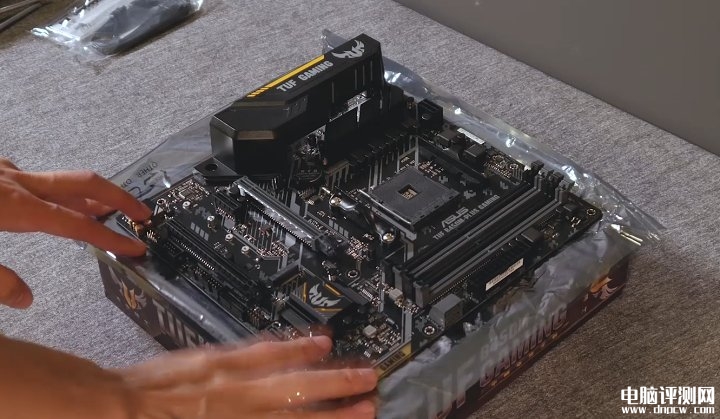

首先取出主板，盒子先不要扔，因?yàn)橹靼逍枰胖迷诓粚?dǎo)電的平面上，主板盒子就是一個不錯的選擇，靜電袋可以墊在主板下面，然后我們來看主板，先認識一下上面的各個接口，方便接下來的操作。

以這塊TUF-B450M為例，最上面這里是CPU供電，根據主板的不同，分為4PIN和8PIN接口，對應電源上的單4PIN或者4+4PIN接口。

這里就可能會遇到一個問題，如果主板上CPU是8PIN供電，但是電源只有一個4PIN接口，該怎么辦，這個看CPU，功耗不是很大的CPU，只插一個4PIN也是能亮的。

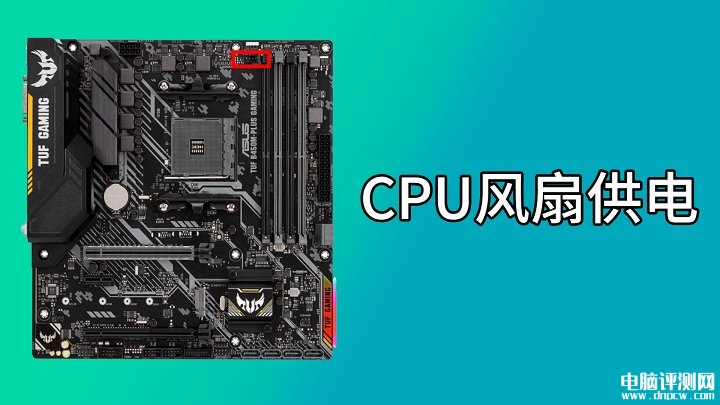

CPU供電旁邊是小4PIN的CPU風扇供電接口，主板上的其他位置可能會有相同的接口，用于機箱風扇供電。

上面白色的是RGB燈效接口。

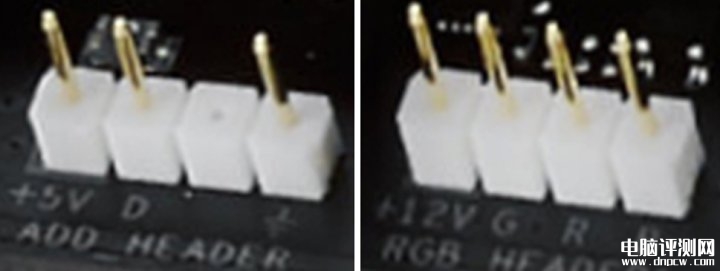

5v3                                                                                                     12v4

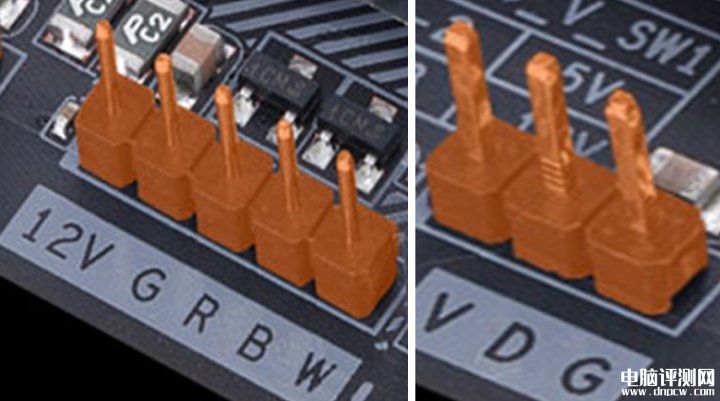

不同主板提供的RGB接口會有所不同，大致是5V3針和12V4針兩種。

但是技嘉主板除外，它是獨特的12V 5針，5V 3針的接口也和常規的不一樣，所以購買RGB風扇等設備的時候需要注意。

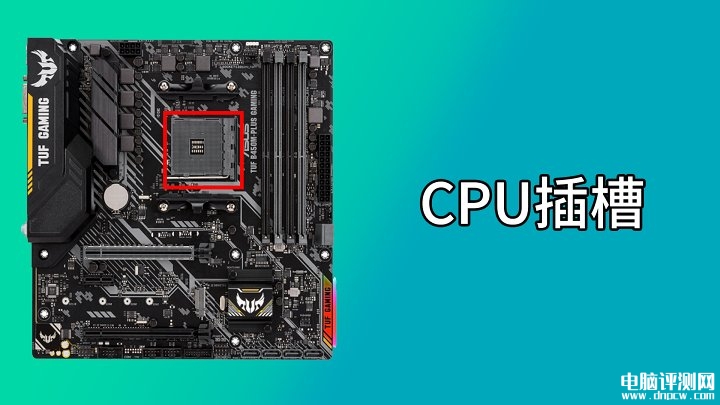

CPU供電下面是CPU插槽，根據不同平臺，CPU插槽也是不一樣的。

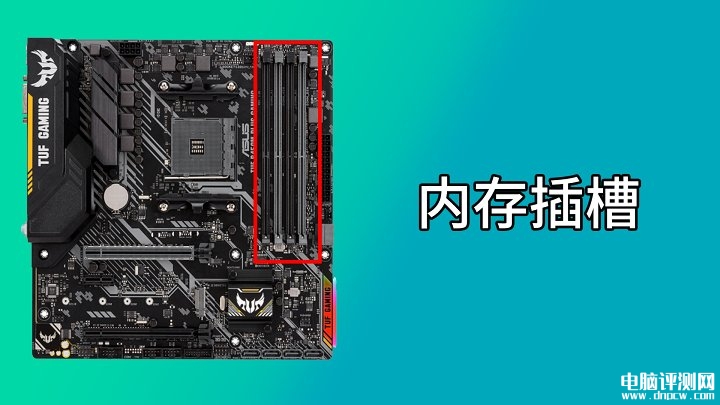

CPU插槽右側是內存插槽，不同主板的內存插槽數量可能會不一樣，只要記住長這樣的是內存插槽就行，不同代的內存理論上是不能夠混用的，比如DDR3的內存是肯定是不能插在DDR4的插槽上的，接口都不一樣，怎么用，當然，或許有我不知道的特殊姿勢。

再右邊，這里是主板供電，一般是大24PIN接口，對應電源的24PIN接口。

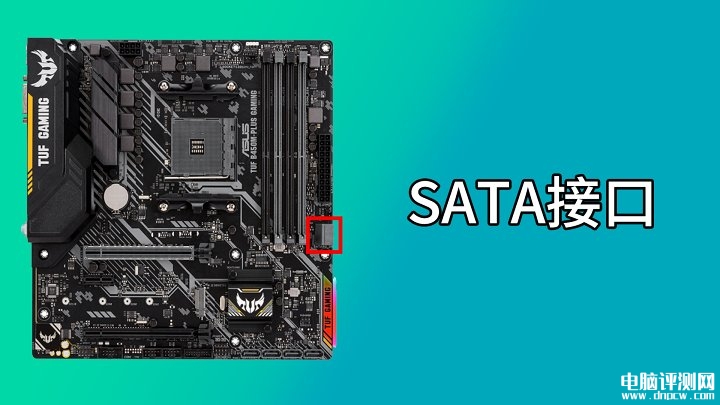

下面是SATA接口，用于連接SATA硬盤。

這邊這個是主板電池，用于CMOS供電，以記錄BIOS信息以及時間信息等，電池型號一般是CR2032，不可充電。
如果是BIOS設置錯誤導致的無法開機，可以取下這塊電池等待一段時間，這個過程會重置BIOS，然后再安裝上去開機即可。

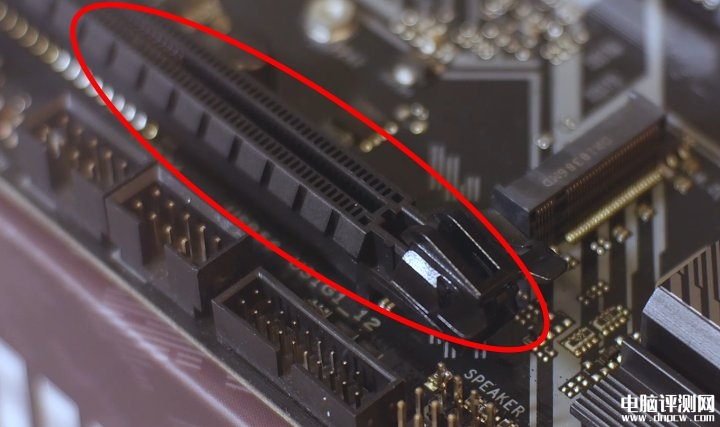

往下是PCI-E X16插槽，全長89MM，一共有164個針腳，分前后兩組，短的22針，用于供電，長的142針，用于數據傳輸，可向下兼容PCI-E X1/X4/X8的設備，并且直連CPU。
一般用于連接顯卡、采集卡或者陣列卡等比較吃帶寬的設備，在高級的主板上會配備多條PCI-E X16插槽，前提是CPU有足夠的通道使用。

再往下是PCI-E X1插槽，全長25MM，一共有36個針腳，分前后兩組，短的同樣22針，用于供電，數據接口僅有14針，一般用于連接網卡或者其他拓展接口，當然也可以通過轉接卡來連接顯卡，不過沒必要。

接著往下，這個是M.2（M key）接口，一般走PCI-E X4通道或者SATA通道，用于連接M.2接口的設備，通常是固態硬盤，上面的2242、2260、2280等表示為支持的設備規格。

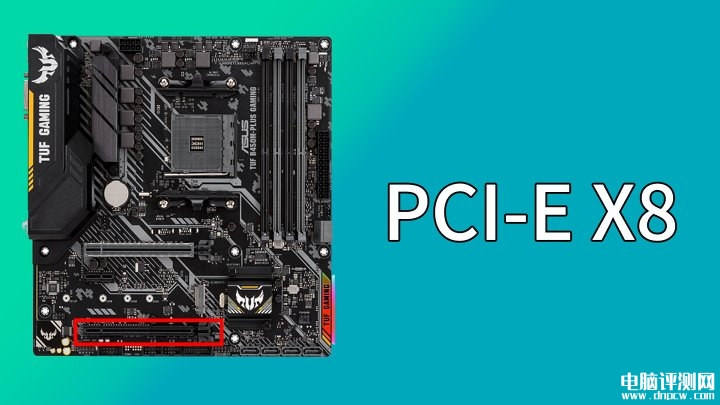

再往下是PCI-E X8插槽，不過是以PCI-E X16的形式出現，目的是為了兼容顯卡，使用多顯卡平臺，雖然帶寬不如X16，但是大部分顯卡別說X16了，X8都吃不滿，所以使用上是沒有太大問題的。

那怎么分辨X8和X16呢，可以仔細看X8插槽后面，是缺少很多針腳的。

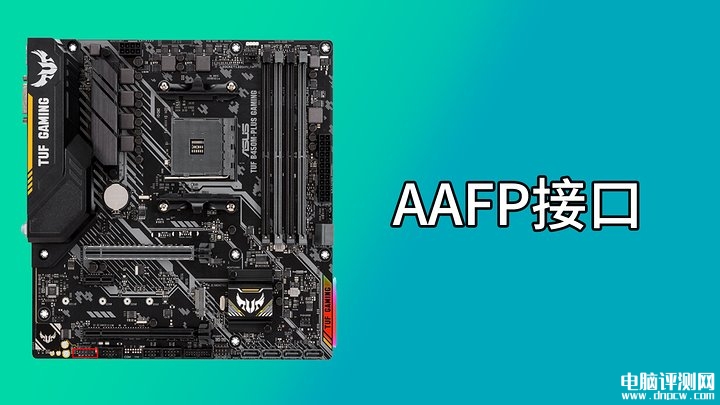

最下面一排接口從左至右，第一個是AAFP接口，其他主板標注可能不同名稱，用于連接機箱的音頻輸出。

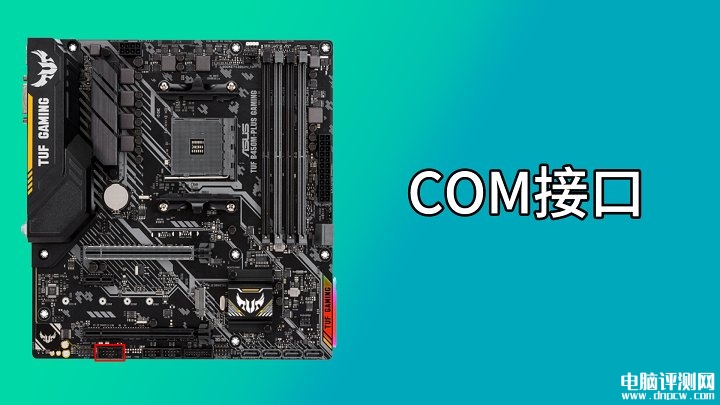

第二個是COM接口，連接擴展模塊用的，這個不用管。

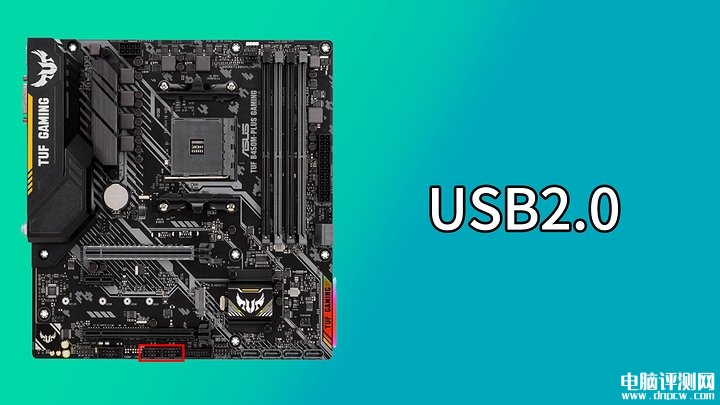

第三第四個是USB2.0接口，連接機箱前面板的USB2.0使用。

第五個是USB3.1接口，用于連接機箱前面板的USB3.0。

然后是機箱的跳線，一共9針，一般只用到其中的8針，最右下角這一針是多余的，這里主板一般會有說明各個針的功能。

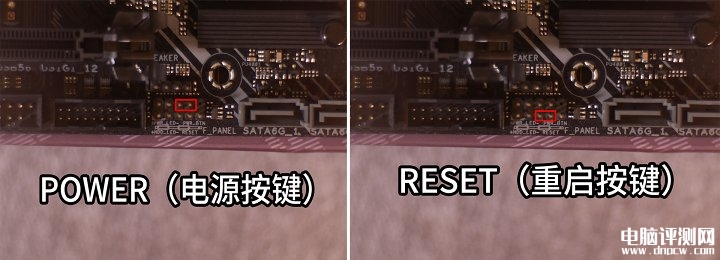

右上兩針是PWR（POWER拋瓦縮寫），意思是電源接口，右下兩針是RESET，意思是重啟，這兩個接口一般不分正負極。

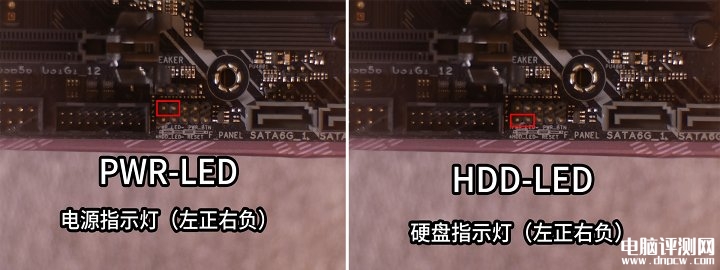

左上兩針是PWR-LED，意思是電源指示燈，左下兩針是HDD-LED，意思是硬盤指示燈，注意！這兩個接口是分正負極的。
那么問題就來了，如果主板沒標這些怎么辦，先找主板說明書，說明書上沒有也沒關系，照著上面的接就行，一般是通用的。

機箱跳線接口上面是SPEAKER接口，接蜂鳴報警器用的，不用管。

再往右就是另外幾個SATA接口了。
那么一塊主板上我們需要認識的接口就全部講完了，以上接口在主板上都會有標注名稱，不用擔心找不到，而且主板結構已經統一很多年了，大部分接口位置大致是一樣的，當然也有部分接口位置可能會不同，這個參考主板說明書即可。
認識完主板之后我們來安裝CPU，首先將CPU從盒子里取出，好了這里就有兩種情況，AMD和intel的CPU插槽是不一樣的。

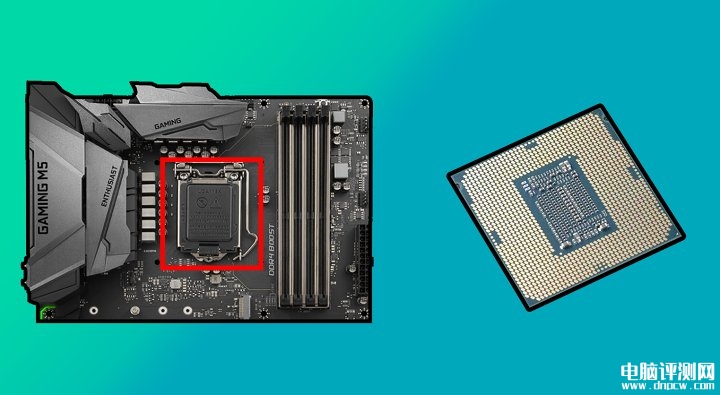

我們先講Intel，Intel陣營的CPU自775開始，采用LGA（Land Grid Array即“平面網格陣列”）封裝，針腳在主板上，一般有蓋子保護，但是最好還是打開用不同角度看一下針腳，看看有沒有歪的地方，如果有那就要去找商家了。
安裝CPU并不需要取下蓋子，CPU采用觸點的方式連接，需要額外的壓力使CPU更好的連接，這里插槽的扣具設計也是為了壓住CPU。

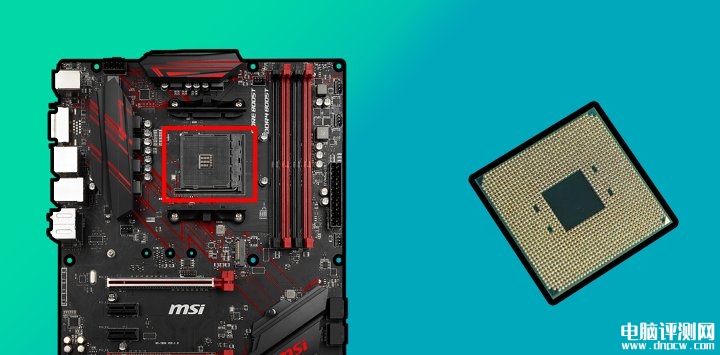

AMD陣營的CPU一般采用PGA（PIN Grid Array即“插針網格陣列”）封裝，針腳在CPU的PCB上，主板上只提供插口，所以不需要額外施加壓力。

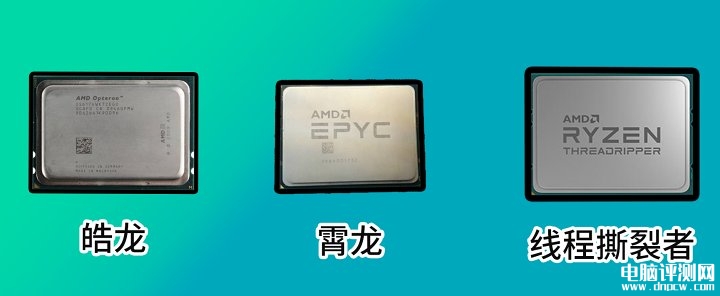

另外，面向服務器的皓龍、霄龍以及發燒級的線程撕裂者是采用LGA封裝的。

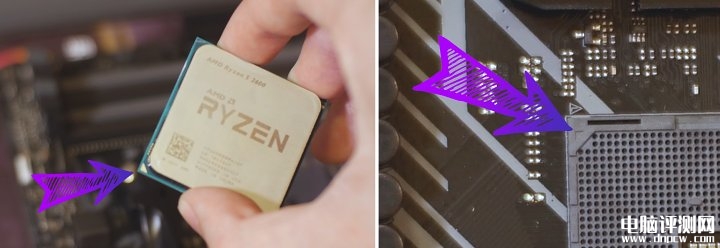

安裝CPU的時候注意方向，在CPU四角位置找到一個小三角，對應主板或者插槽上的小三角。

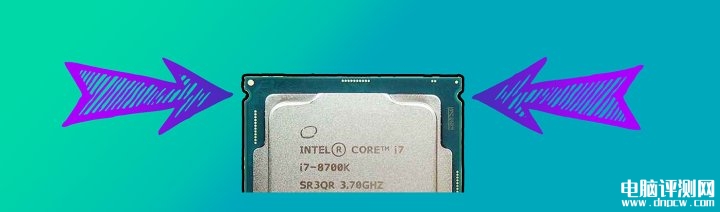

防呆口

英特爾的CPU四周還有防呆設計，但是防呆不放傻，千萬不要大力出奇跡，裝機日常提醒您，裝U不規范，錢包兩行淚。

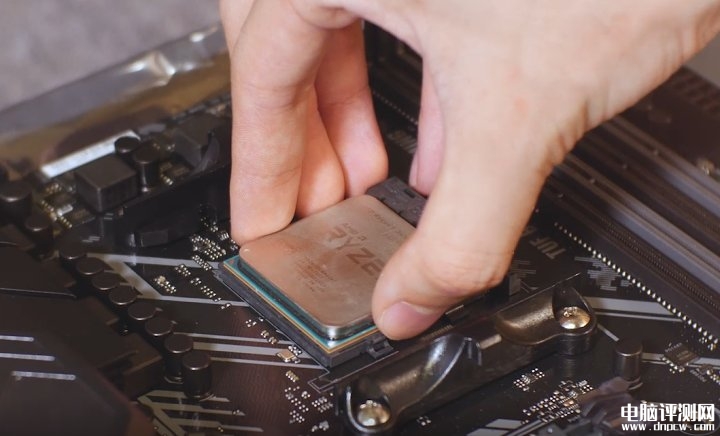

將CPU輕輕放下，按下壓桿，就安裝完成了。

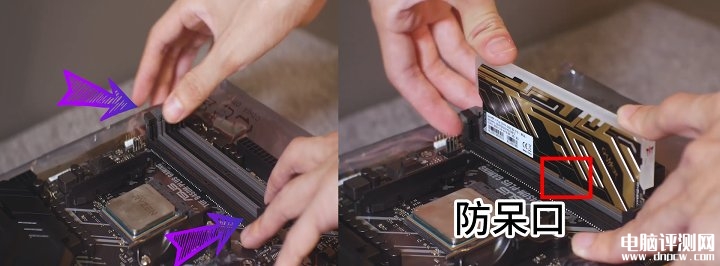

接下來安裝內存，先掰開這兩邊的卡扣，部分主板有一邊是掰不動的，不要大力出奇跡。

如果內存有兩條且要組雙通道的話，插1、3或者2、4槽，優先使用2、4槽，如果是插滿就隨意，內存也是有防呆設計的，不用擔心裝反。

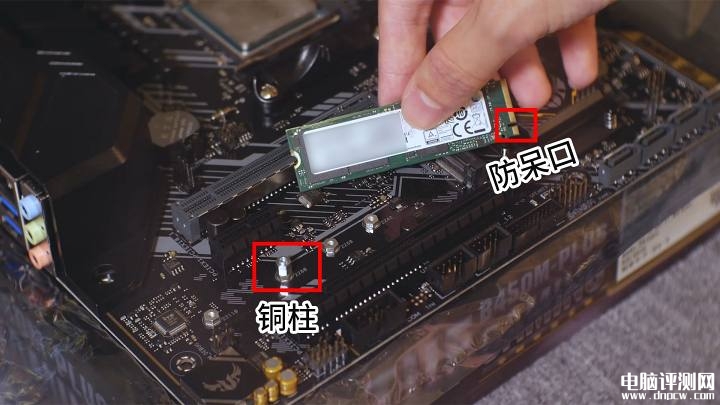

接著安裝M.2設備，例如固態硬盤，也有防呆設計，注意，底下的銅柱是用來支撐的，不是來當螺絲擰的，M.2設備的固定螺絲主板或者機箱會附帶。

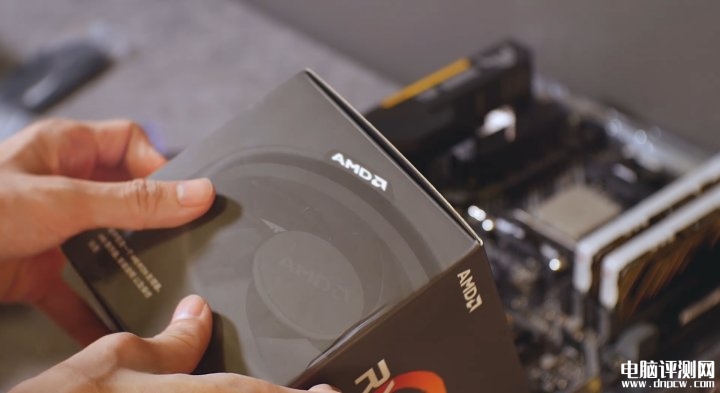

然后安裝散熱，如果是盒裝CPU，一些會有附贈散熱器，可以選擇使用，或者額外購買，另外，intel的盒裝散熱器不建議使用，AM4平臺是自帶扣具的，部分散熱需要拆卸扣具安裝，額外購買的散熱器注意要撕下底部的保護膜。

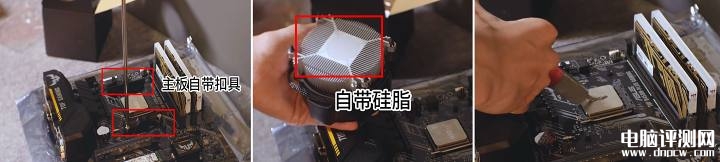

好，我們先卸下主板上的扣具，擦掉散熱器自帶的硅脂，涂上自己買的，不用涂太多，中間來一點就行。
你問我為什么要擦掉自帶硅脂？按摩店膠水硅脂，用過都說好啊，我曾經連U帶散熱器一起拔下來過

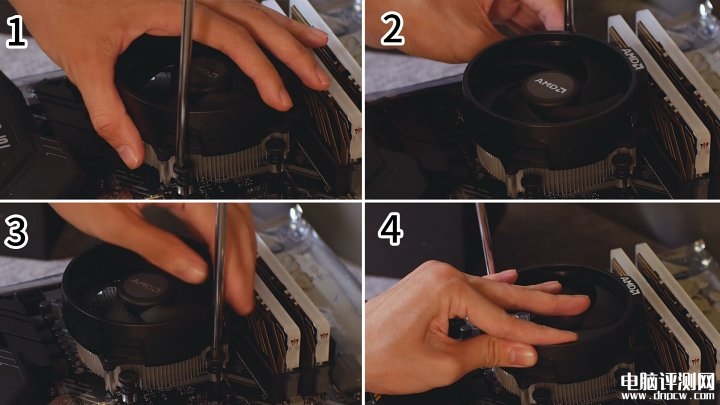

好了，接著擰上螺絲，擰的時候像這樣對角擰，可以確保螺絲位置正確，以及散熱在安裝時的穩定。

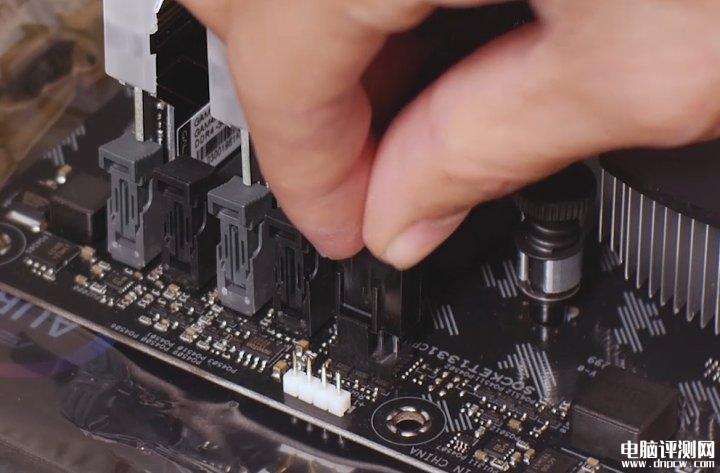

找到CPU風扇的小4PIN接口，連接至附近標著CPU-FAN的4PIN風扇供電接口，也有防呆設計，額外購買的散熱器對照相應的說明書安裝，如果風扇帶RGB且支持主板燈效的，可以連接至對應的RGB接口或者RGB分線器。

接著有顯卡的安裝顯卡，記得掰開插槽尾端的卡扣，安裝在靠近CPU的PCI-E插槽上。

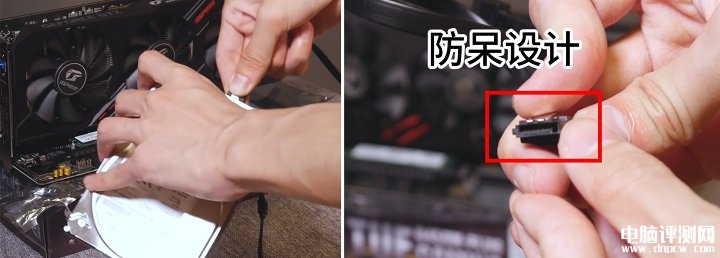

然后用SATA數據線連接SATA硬盤，SATA接口同樣也有防呆設計，主板和硬盤一般會附帶SATA線，不夠的話自行購買。

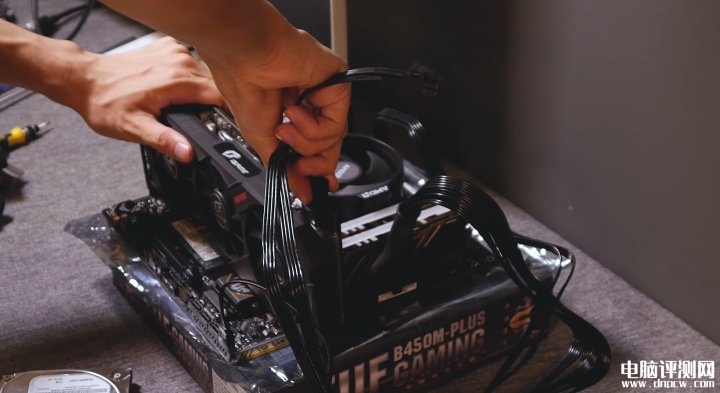

然后取出電源，接上CPU供電、主板供電、顯卡供電以及SATA供電。

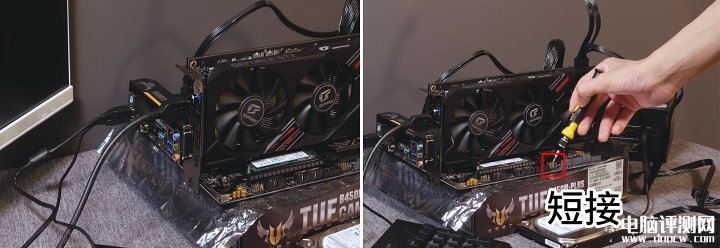

接著由顯卡的視頻接口連接顯示器，沒有顯卡用核顯的使用主板的視頻接口，接上鍵盤鼠標，然后接上電源的供電，電源有獨立開關的記得打開，用可以導電的物體短接機箱跳線接口的PWR這兩針。

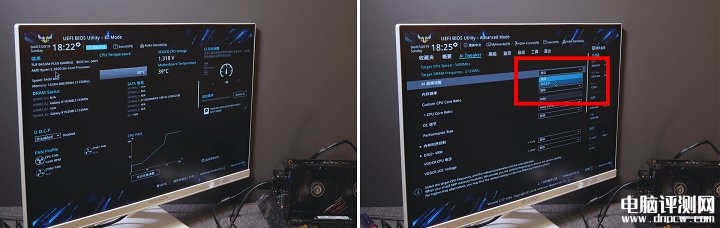

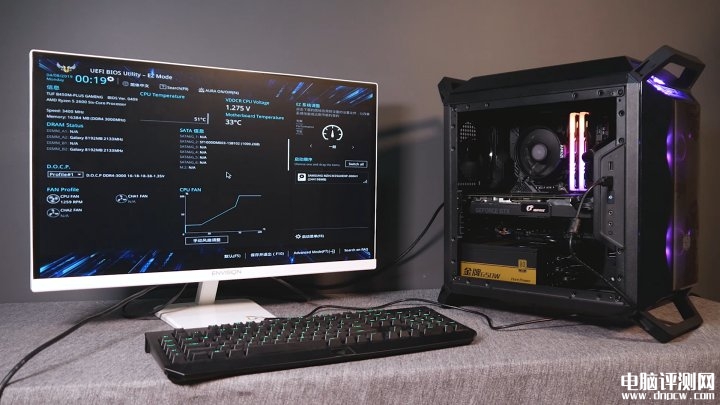

點亮進BIOS，檢查所有硬件是否識別且正常工作，內存是高頻內存的話，需要設置XMP或者DOCP才可以工作在相應頻率，如果正常工作，關機斷電，準備安裝進機箱，當然也可以順便安裝系統和驅動，測試好再放進機箱。

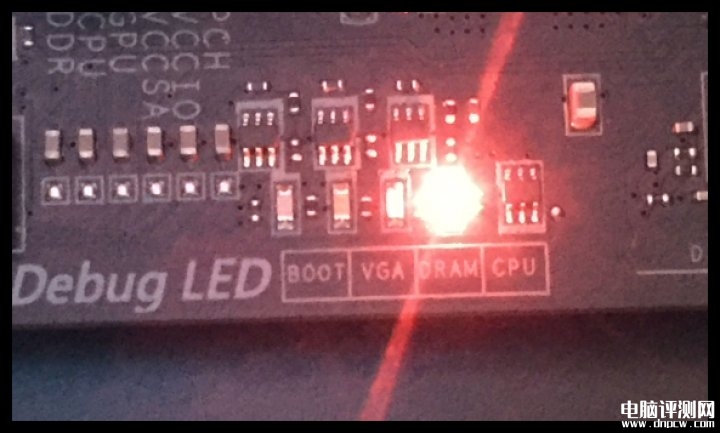

故障燈

如果有硬件識別不到，檢查是不是接口松動，有問題聯系商家售后，如果干脆不亮，先檢查供電是否接好，再看主板的故障燈，就是這個東西，一般新出的主板都會帶，自檢順序是CPU、DRAM（內存）、VGA（視頻接口）、BOOT（引導），卡在哪里就說明哪里有問題，要是主板沒有故障燈的話，只能一個一個拆下檢查排除了。
接下來準備安裝進機箱，斷開所有供電，然后拆卸顯卡和SATA硬盤，這邊的準備工作就完成了，然后轉移到機箱。

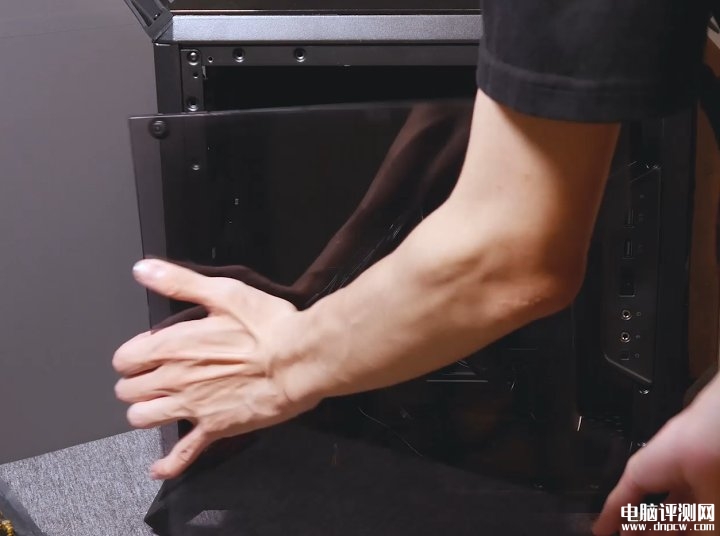

先卸下兩個側板的螺絲，取下側板，一般機箱會附帶一個配件包放在機箱里，配件包里面有銅柱、螺絲和一些可能會用上的配件。

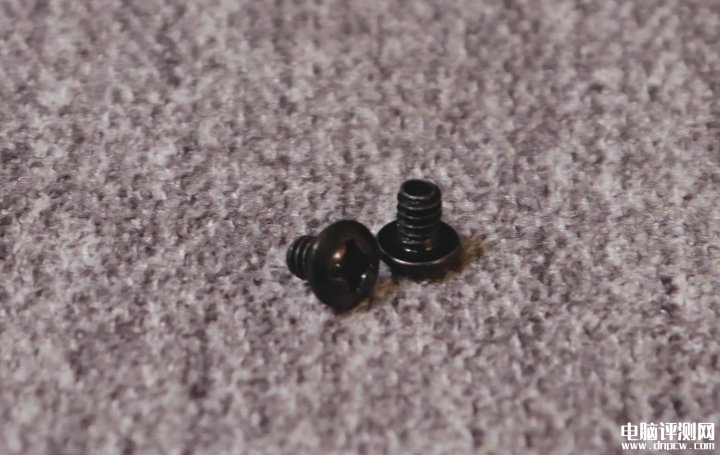

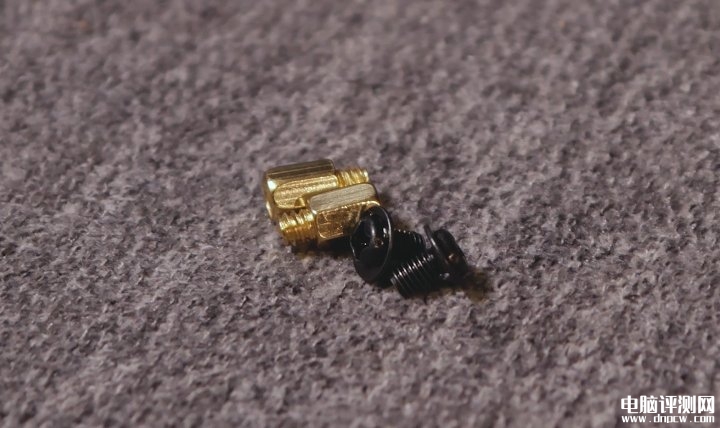

安裝之前先來認識幾種螺絲，擰在機箱上的銅柱是M3規格，所以配套使用的主板螺絲一般是這種十字帶墊片的窄螺紋圓盤螺絲。

而這種不帶墊片的十字寬螺紋圓盤螺絲一般用于固定硬盤和顯卡。

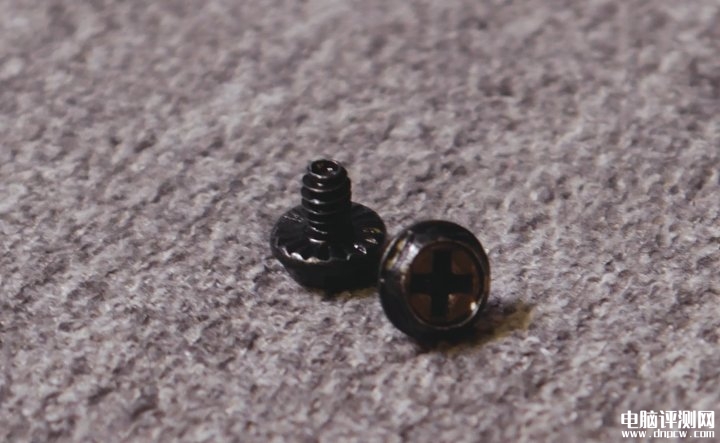

再來就是帶墊片的十字寬螺紋六邊形螺絲，這個用于固定電源。

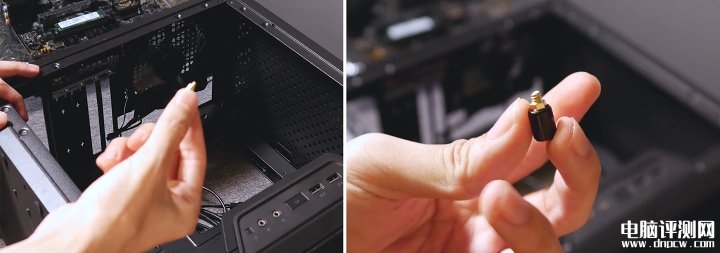

現在開始擰銅柱，可以手?jǐn)Q，但是建議用附帶的筒套配合螺絲刀擰，這是一個標準的M-ATX機箱，如果是大機箱，不知道擰幾個或者擰哪里的，可以把主板先放上去比對一下。

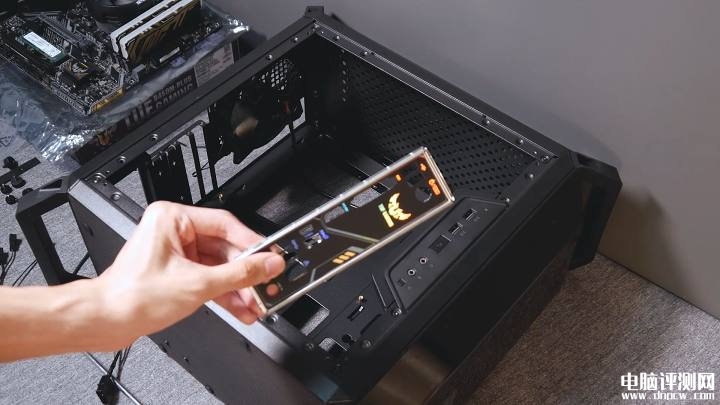

擰完把主板的擋板安裝上機箱，誒，這個擋板還能反射RGB！
接下來你以為我要上主板了嗎？其實我是要裝電源噠！

最好是先把電源安裝上去，找到機箱上電源的安裝位置，安裝上電源，設計好走線。

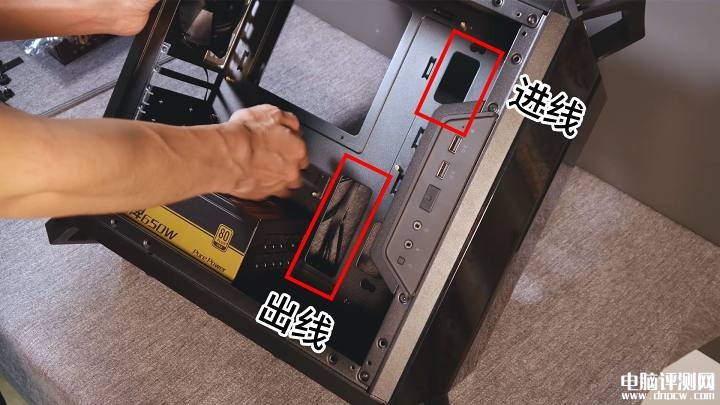

一般為了美觀會走背線，怎么走根據自己的機箱來設計，如果先安裝主板可能會擋住一些空位，線走起來比較麻煩，這個機箱沒有獨立電源倉，這里有個開口可以走到背面，上面有兩個開口可以進線，那電源大致的線路就這樣。

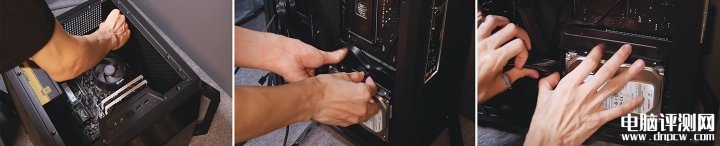

再來安裝主板，這里一樣，對角擰螺絲，然后就可以把供電接上，接著看機箱側面，安裝機械硬盤，這個機箱只提供了一個3.5寸的硬盤位，所以只能安裝一個3.5寸的機械硬盤，安裝好之后連接SATA數據線和電源。

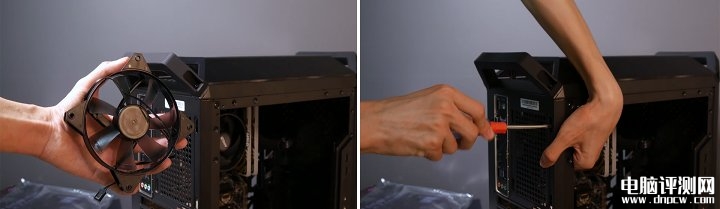

還有機箱風扇，這個機箱自帶三個風扇，兩個RGB，是已經安裝好的，這里安裝一次做演示，購買風扇的時候要注意自己機箱支持的風扇尺寸，這樣找對風扇位，設計好風道，擰上螺絲就好了。

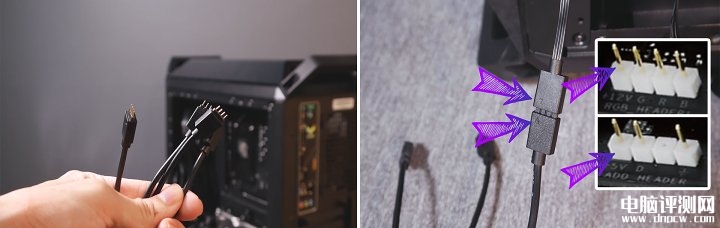

如果是支持燈光同步的風扇一般會附帶一個RGB分線器，沒有的話就自己買一個，RGB分線器可以連接多個RGB風扇，畢竟主板一般只有一個RGB接口。
需要注意主板與風扇的RGB接口是否兼容，剛才在介紹主板的時候說過，分12V 4針和5V 3針以及技嘉主板的特殊型號，注意，風扇連接分線器的時候是箭頭對箭頭，這個箭頭標志也對應主板RGB接口的12V或者5V那一針，具體看說明書，散熱器的RGB風扇同理。

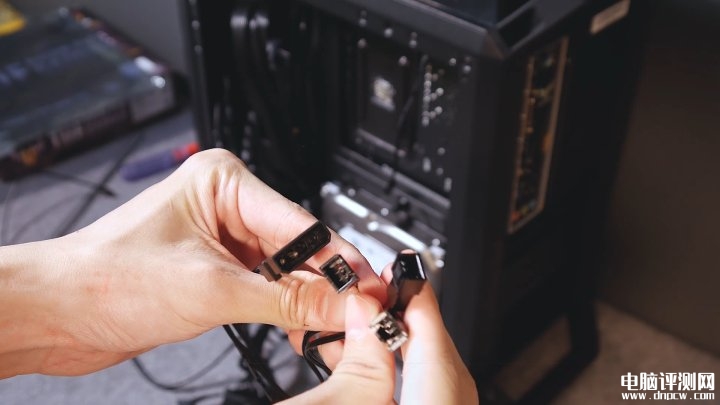

風扇供電分線器

這里還有一個風扇供電分線器，畢竟主板也沒有那么多風扇供電接口。

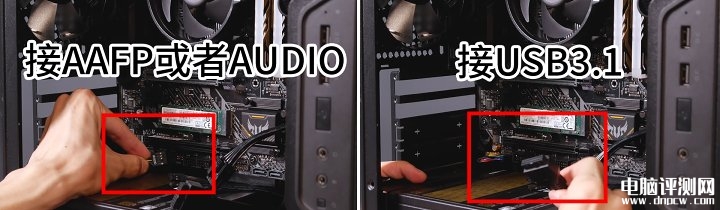

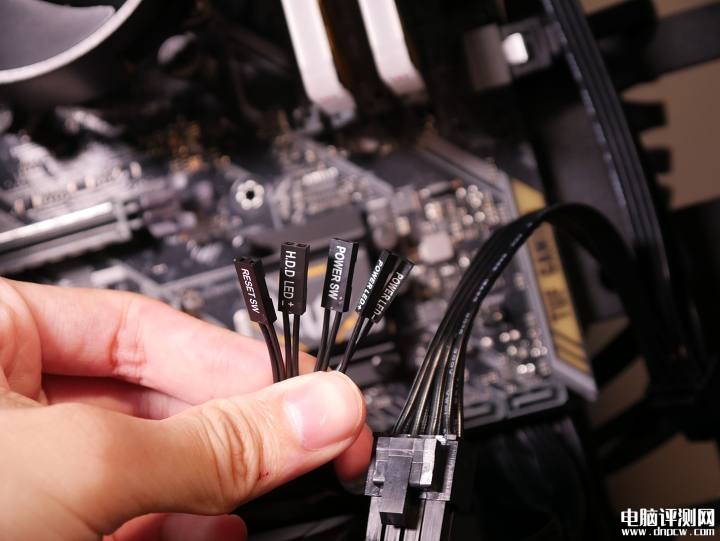

接著就是把機箱跳線都接好，這個AUDIO音頻接口接AAFP，這個接USB3.1，可以看到都是有防呆設計的，這個機箱美柚USB2.0，所以不接。

然后是電源跳線，介紹主板的時候已經詳細說過了。

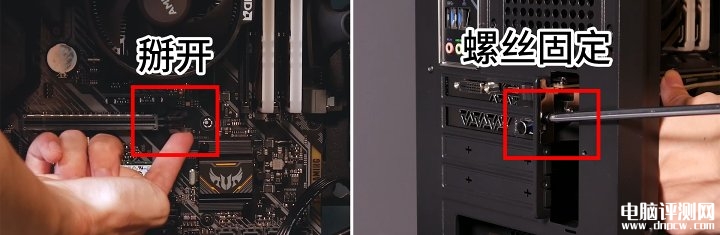

最后再安裝顯卡，安裝前注意把這個卡扣掰開再安裝，然后接上供電，最后別忘記擰螺絲。

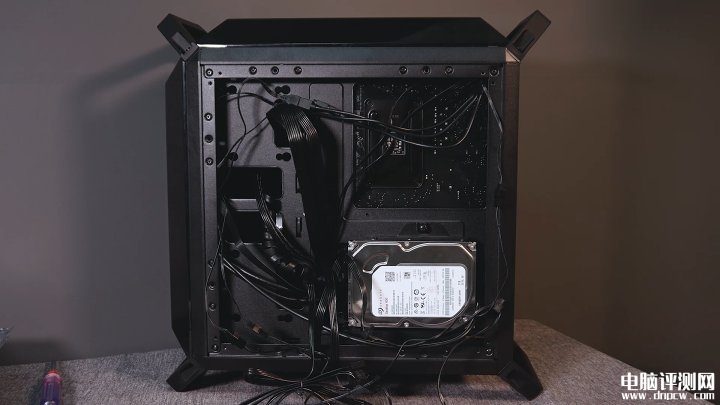

側面有需要的可以自行理線，不過我可能是個假的處女座，是不理線的，最多用扎帶稍微扎一下，然后蓋上蓋子，眼不見心不煩。

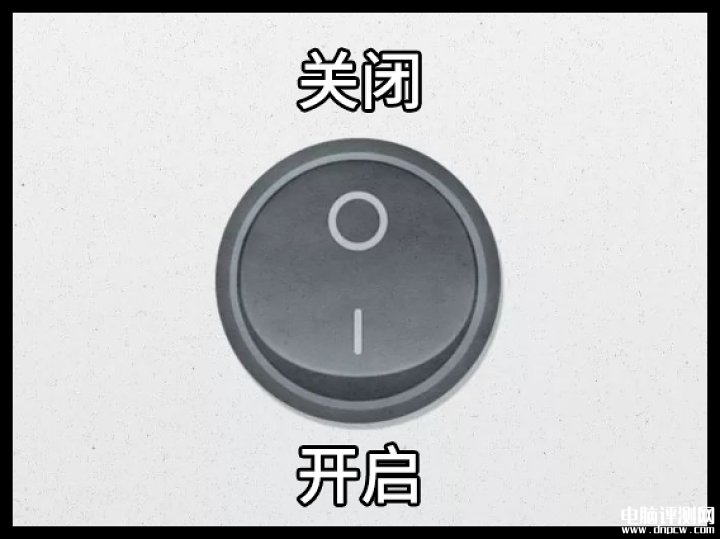

連接電源，打開電源的獨立開關，電源獨立開關0是關閉，1是開啟。

開機，成功點亮，到這里一臺電腦就全部組裝完成了，是不是很簡單，可以看到基本所有接口都有防呆設計，而且主板也會標注名稱，所以不用擔心插錯或者找不到，但還是那句話，防呆不防傻，不要大力出奇跡。
