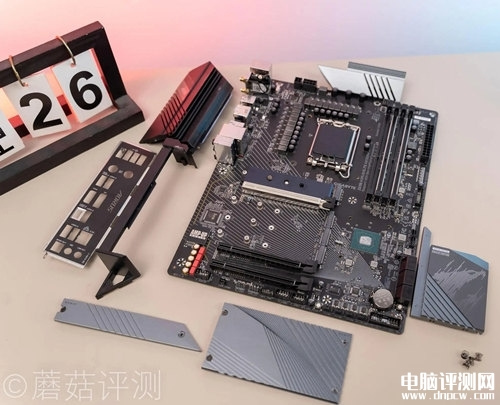

電腦主板跳線是新手裝機的難點之一，基本上解決這個問題裝機就可以輕松完成了，目前很多主流的主板接針形狀和顏色都相似，但是接口位置和數量還是有些區別的，下面就為大家介紹電腦主板的各種接口以便更好的學習主板跳線連接。
F_AUDIO：前置耳機與麥克風的接口
SPDIF_O：數字同軸音屏接口
SYS_FAN（也叫CHA_FAN）：系統散熱風扇插口，接入機箱風扇
COM_A：串行通訊接口
USB20_1/2：USB 2.0 傳輸接口
CLR_CMOS_BT：清理CMOS的相關數據，俗稱“清bios”
SPEAKER：微型喇叭，用于報錯
LED_C：12V RGB接口（4針腳），5V ARGB接口（3針腳）
F_PANEL（也叫 JFP1）：（機箱跳線，一一對應）
PWR_LED：電源指示燈、PWR_SW：開機鍵
H.D.D. LED：硬盤指示燈、RESET SW：重啟鍵
要注意，POWER LED和HDD LED 有+-之分。
SATA3G_12/34/56：SATA II硬盤接口
USB30：USB 3.0 傳輸接口
主板供電、內存插槽
CPU_FAN：CPU散熱器專用接口、CPU供電、CPU接口
CPU_PUMP（也叫CPU_OPT、AIO_pump）：水冷泵專用接口
PCIE X 1：獨立網卡、獨立聲卡等接口
PCIE X 4：PCI-E 固態硬盤接口
PCIE X 16：顯卡接口
M2：M.2 固態硬盤接口
PS/2鍵鼠通用接口、USB 2.0接口（黑色）、DVI接口、HDMI接口
type-C接口、網絡接口、USB 3.0接口（藍色）
音頻接口（顏色區分）
藍色：聲道輸入 綠色：前置揚聲器輸出 粉色：麥克風輸入
橙色：中置和重低音 黑色：后置揚聲器輸出 灰色：測置揚聲器輸出
主板用料不同，接口也會有所增減，因此以上接口僅通用大部分主板，僅供參考。
