首頁 > 電腦裝機 > 裝機教程 > 電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程

電腦組裝新手在面對那一排排密密麻麻的主板線路和機箱中的各種指示燈跳線時會感覺無從下手,其實電腦主板的設計都是模塊化、集成式的,線路合并了。熟練的掌握跳線設置是裝機必備的技術之一,那么主板跳線怎么接?下面,為大家分享電腦主板接跳線的圖文教程。

電腦主板跳線怎么接

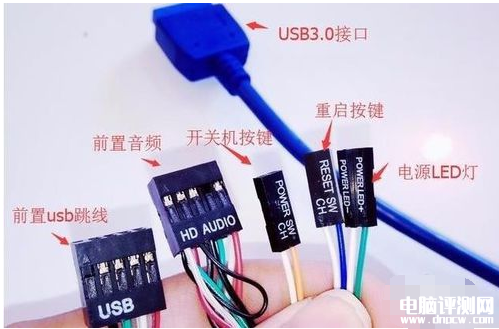

先認識一下,這款機箱上的跳線如下,包括前置Usb跳線、前置音頻(HD AUDIO)、開關機按鍵(POWER SW)、重啟按鍵(RESET SW)、電源電源LED燈(Power LED)、此外還有硬盤指示燈(HDD LED{下圖少了一個})

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程,權威硬件評測網站,www.cdhysqd.com

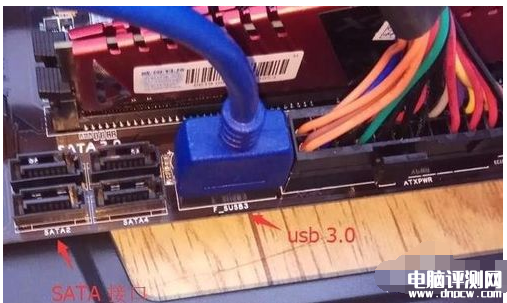

首先將USB3.0插入主板usb3.0接口,放心有防呆設計的,插反了插不進去的。

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程,權威硬件評測網站,www.cdhysqd.com

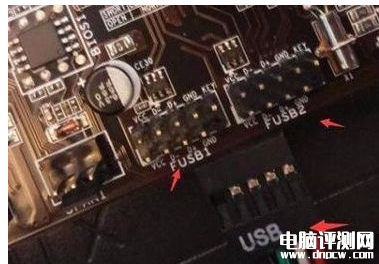

再來插入前置USB接口和前置音頻接口,這些接口也是有防呆設計的,因此如果錯了是無法插入的,首先先插USB接口,USB標識的接口對應主板上的USB標識接口上。

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程,權威硬件評測網站,www.cdhysqd.com

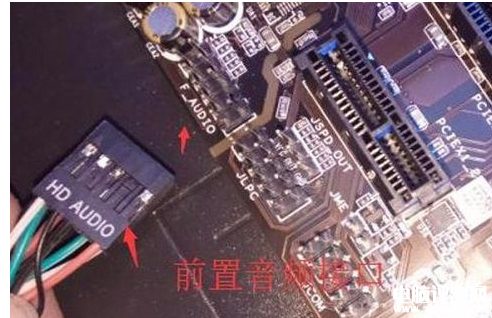

HD AUDIO前置音頻接口是對應接入主板上AUDIO標識上,這個不插,機箱前面耳機插孔是沒有聲音的。

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程,權威硬件評測網站,www.cdhysqd.com

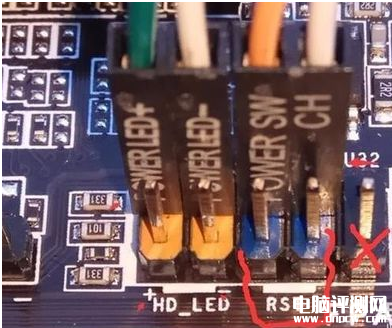

好了,下面開始插入開關機跳線,主板上面已有明確的標識,根據標識插入即可:

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程,權威硬件評測網站,www.cdhysqd.com

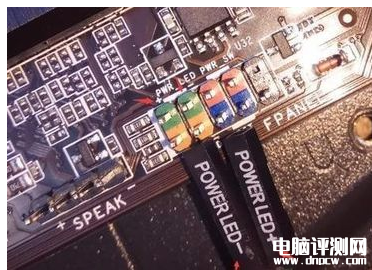

LED燈分正負極的,彩色的線為正極,白色的線為負極,因此千萬不要插反了,后果不堪設想。

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程,權威硬件評測網站,www.cdhysqd.com

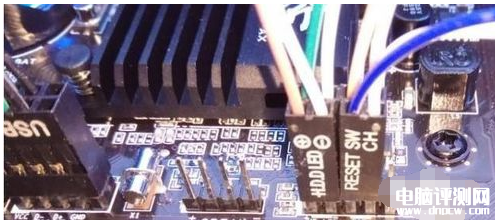

切記,白色的跳線為負極,插在右邊

電腦裝機教程:裝機新手必學電腦主板跳線安裝圖解教程,權威硬件評測網站,www.cdhysqd.com
