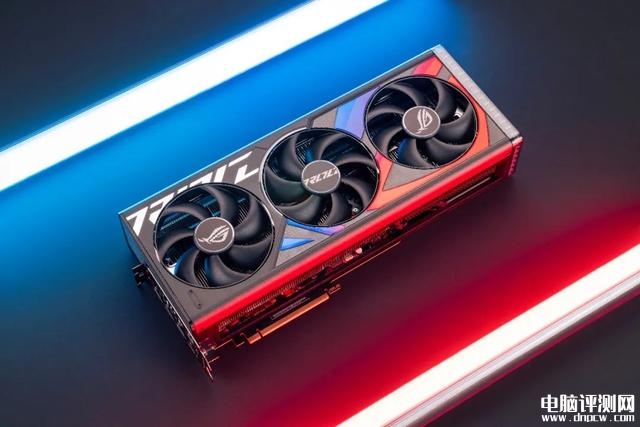

眾所周知，這一代RTX4090顯卡的TGP（總圖形功率，也就是除開散熱冷卻燈效等功耗的“裸卡功耗”）高達450W，如果在超頻狀態下，諸如ROG STRIX一類的非公卡皇，TGP可以輕松達到500W以上！

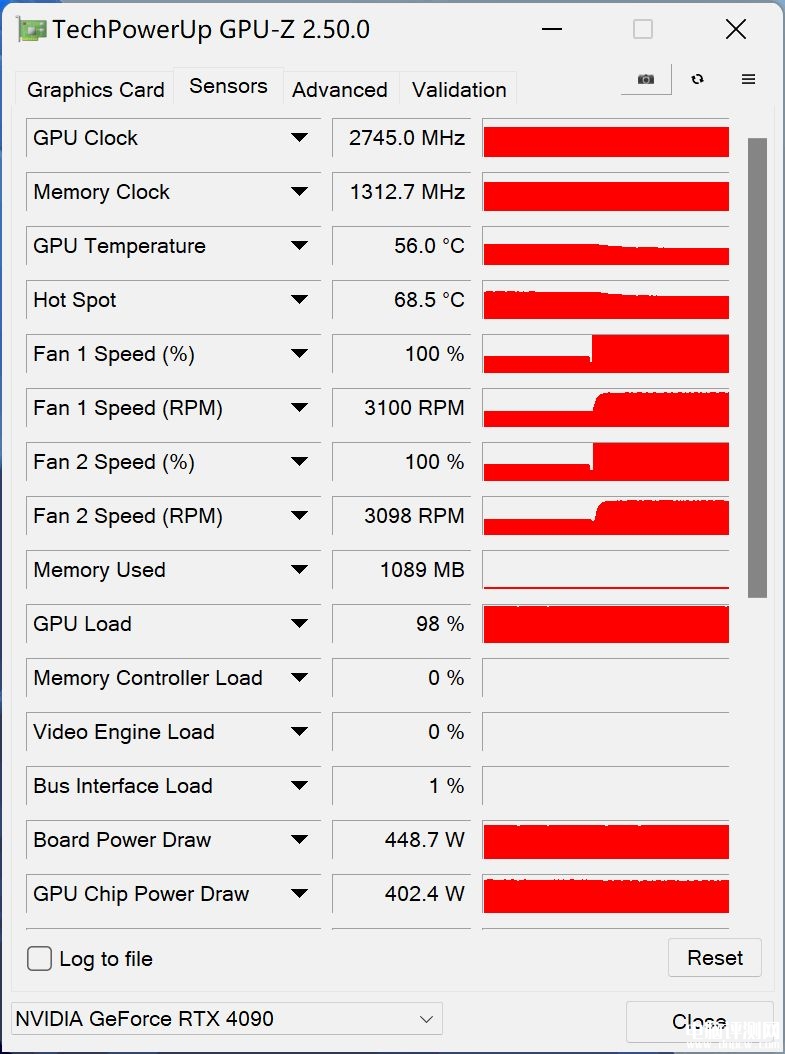

ROG STRIX RTX4090在非超頻模式下烤機功率已經接近跑滿理論TGP，結溫達到68.5℃。當核心超到3GHz時，TGP輕松突破500W

而傳統的ATX2.X規范下，三8pin顯卡供電頭的供電能力，一共只有450W，部分電源產品(比如海盜船某些ATX2.X電源的PCIe模組)可以達到468W水平。

也就是說，還是采用老的轉接套路的話，供電口將極為巨大，增大了散熱負擔和用料成本，所以已經不能走老路了。這就是為啥要采用新的12VHPWR 16pin接口的原因——除開支持更符合次世代顯卡功耗遷移的ATX3.0特性外，至少它滿足了供電口尺寸和功率的需求。

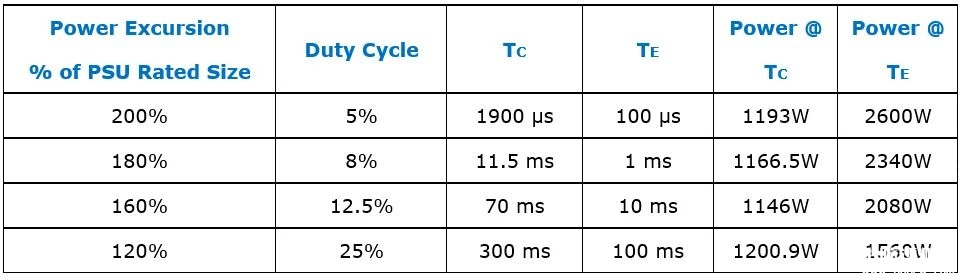

而同時，次世代顯卡的功耗遷移也非常巨大，一塊總功率600W的卡，也能在瞬間（100微秒級）通過功耗遷移，將功耗提升到1800W的水平，從而保證突然爆發的應用需求——換句話說，當功耗遷移能成功發揮時，能更好避免要游戲中因?yàn)閳?chǎng)景切換、突然的爆炸性大場面造成的卡頓，或者生產力軟件渲染過程中的死機。

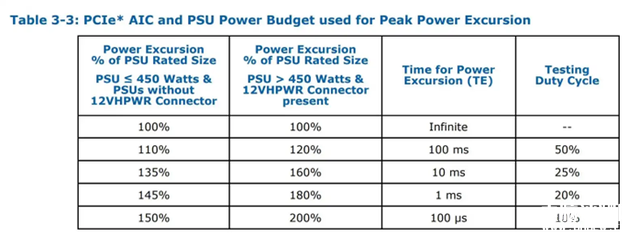

ATX3.0一大改變就是針對PCIe設備制定了功率遷移的規范

當然，這也給4090為代表的次世代顯卡帶來了更惡劣的生存環境——尤其是當這些次世代顯卡在功耗層面已經是ATX3.0的供電標準水平，但為了照顧廣大的用戶，依然兼容現有ATX2.X供電標準的時候。

比如，為了這個向廣大用戶和主流電源市場的妥協，英偉達采用的是配送12VHPWR轉接線的方式來解決接口供電問題，同時將入門電源門檻定為ATX2.X的850W級別。其實縱觀全球首發的評測，除了部分個人自媒體，專業媒體幾乎清一色的1000W和1200W電源，且很多采用的是ATX3.0規范電源。

然而根據英特爾參與制定ATX3.0和PCIe5.0后相關人員一次訪談的信息，他們的建議比英偉達的“寬容”門檻就高了不少：

當試圖改造一個現有的ATX 2.X電源來運行同樣的300W的下一代顯卡時，可能需要一個1100W的電源來支持GPU、CPU并處理功率遷移/偏移現象。這取決于舊規范的電源的設計和用料，以及新一代顯卡進行高功率偏移的頻率。

因此，對大部分通過升級安裝方式進入用戶機箱的RTX4090顯卡來說，生存環境其實非常惡劣，頻繁出現翻車也就不難理解了。

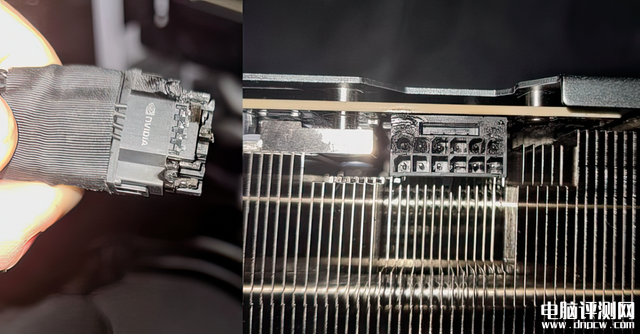

而幾次4090“自燃”事故，我們可以發現，幾乎使用的都是顯卡包裝內內置的12VHPWR轉接線。而這個轉接線的規格則是英偉達統一的。它其實和原生的ATX3.0模組電源的PCIe 12VHPWR接口線有一些細微的區別：比如更短、線材的材質有一定的區別等。

實際上當?shù)谝黄?090供電口自燃事件浮出水面時，英偉達就展開了調查，這是有充分理由的，因?yàn)殡S后供電口的燒毀、崩潰開始變多。

由于大部分事件里，“起火點”或者說“熔融點”都是轉接口和線纜結合部，用戶反饋顯示出問題可能出在附帶的12VHPWR電源轉接頭的設計上。其實早在12VHPWR轉接線首次在GeForce RTX 4090上亮相之前，PCI-SIG這個制定PCIe5.0標準的組織就記錄了潛在的熱變化問題：

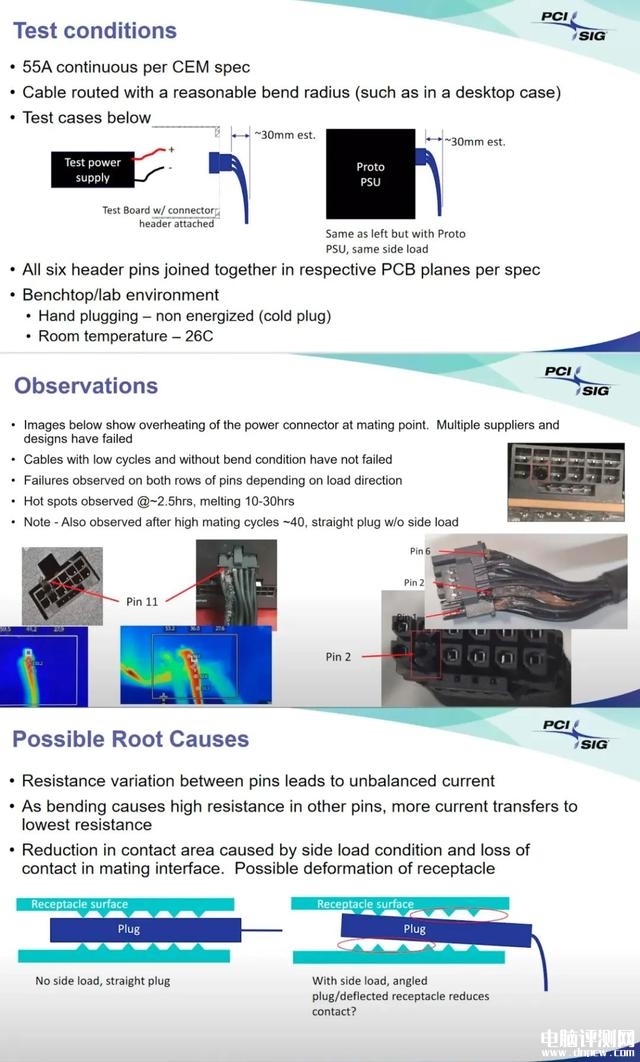

從上圖的PCI-SIG評測報告可以看出，多個廠商的轉接線未能通過測試。而問題就在于轉接線本身，而不是12VHPWR接口。

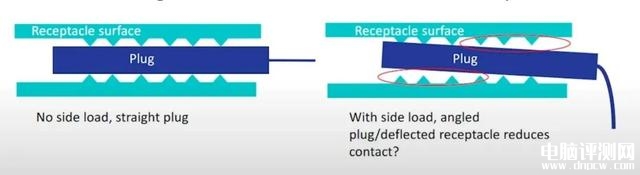

這些轉接線的電纜，即使它們是品質不高的低繞線組工藝，只要它們是拉直的沒有彎曲，就不會失效。但一旦通過理線或者轉接線線纜本身有彎曲，導致線纜的彎曲距離轉接頭小于30mm，彎曲電纜就會太靠近接頭，導致一些供電端子松動，形成不均勻的接口和線纜配合：

此外，它會使其他終端之間的負載失衡。

最終，就會引發熔毀。

而轉接口上超過40個連接周期（拔插次數）也會導致本來是直插的線纜也出現問題。

最終PCI-SIG的結論是：12VHPWR接口的安全性是有效的，但只有當使用的電源與“原生”12VHPWR接頭有良好的質量，采用16AWG規格電纜，或至少使用的12VHPWR到4x 6+2的轉接引腳適配器質量過關時，安全性才有效。

為了證實這個說法，最近德國知名的硬件實驗室igor，也對附帶轉接線+4090的工況進行了調查。

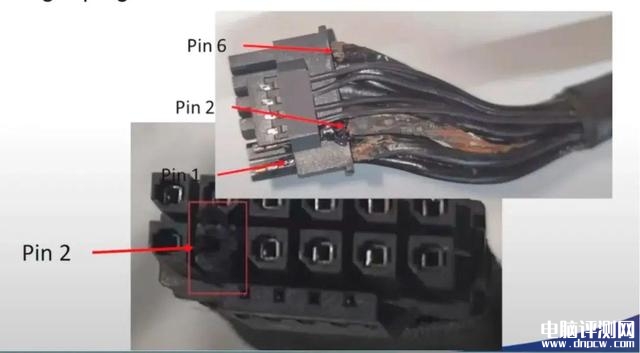

首先通過觀察，大家發現網上用戶提供的轉接線燒融情況確實和PCI-SIG的實驗報告很相似，特別是燒毀的引腳位置：

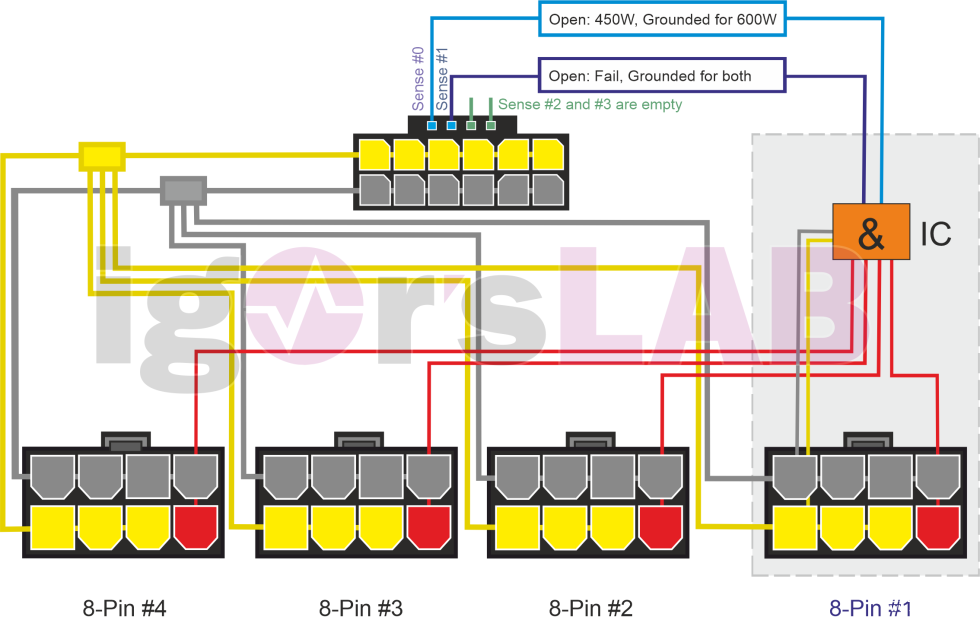

接著分析下4090公版轉接線的線路圖：

注意轉接口的上面六個黃色連接，包括所使用的轉接橋電路。從電氣原理上說，可以發現所有12V引腳仍然相互連接，然后再次連接到四根饋電線: 一共有四根粗大的14AWG電線分布在總共六個觸點上，兩根外部導線分別與一個引腳焊接，兩根中間導線分別與兩個引腳焊接。焊基是一個僅有0.2毫米的薄銅基，每根進線的寬度為2毫米，然后導致每對中間連接的寬度為4毫米。將一根甚至兩根14AWG的電線焊接在上面是非常不穩定的。

而這種狀態隨著轉接線在裝機理線時的彎曲，或者是拔插次數增多后，變得嚴重，最終變成了外面的兩根線斷了，那么中間的整個電流就會流過剩下的兩根線，然后才會再次分布在插頭里，類似PC-SIG報告里的藍色原理圖。但即使是這種 "箔 "也很薄，不能取代真正的14AWG。最后轉接頭工況變得非常熱，發生燒融事故。

因此igor持和PCI-SIG的實驗結論一樣的論點，12VHPWR接口沒啥問題，問題在于目前顯卡的轉接線長度過短，線材工藝質量沒考慮到裝機彎曲后的工作狀態：將四根14AWG導線分別焊接在12VHPWR轉接頭的6個針腳上，把它們焊接在太薄的橋架上是很危險的，因?yàn)閷?dǎo)線的末端可能在焊點處斷裂（例如，當扭結或彎曲幾次時）。

此時直接在適配器的接頭處彎曲或扭結導線，會給焊點和橋架帶來太大的壓力，這樣它們就會斷掉。

引腳之間的內橋太薄（導致橫截面），無法補償兩個或三個而不是四個連接的12V線路上的電流流動，最終出現事故。

他們也把整個分析和結果提前告知了NVIDIA。

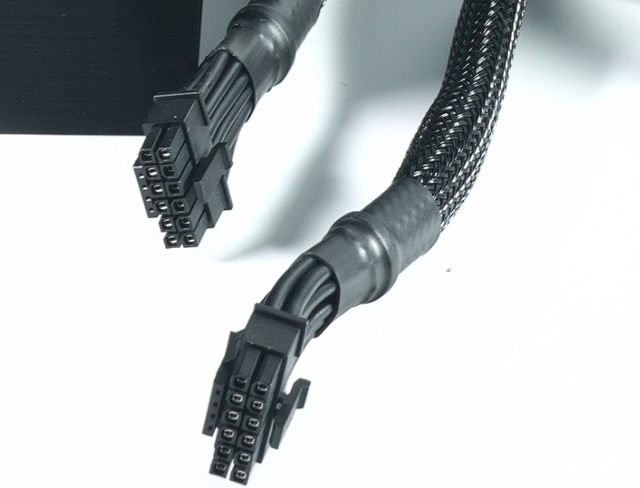

而如果使用優質的ATX3.0的原生PCIe模組線呢？可以看看下面的be quite！的ATX3.0電源原生PCIe 12VHPWR模組線。線徑和大部分顯卡內自帶轉接線比粗了不少，并且在理線需要彎曲處進行了特別纏繞加固。

到此，4090的頻繁“自燃”基本上有了比較明確的原因思路。

因此，在這里對已經使用或者將要使用4090的朋友的建議是：

1. 優先使用ATX3.0電源及其原生的12VHPWR PCIe模組線；

2. 使用ATX2.X電源上4090顯卡時，留出更大的功率冗余；

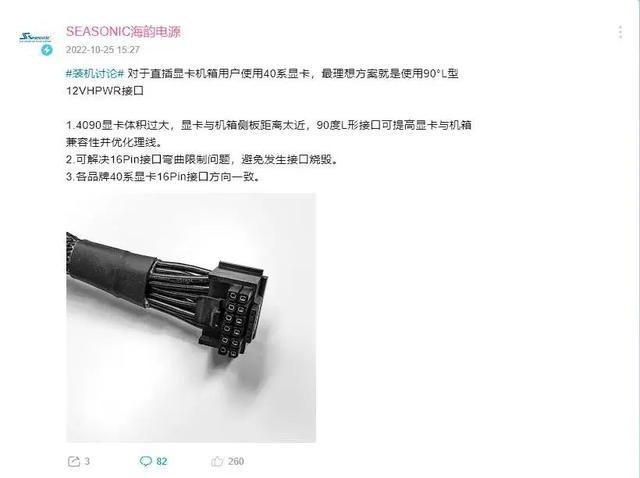

3. 使用第三方廠商的更好的轉接線，暫時不要使用包裝內附帶的現有規格轉接線。如海韻等廠商，已經在打樣解決扭曲問題并加強加工工藝的90°垂直接頭轉接線，很快就會推出。

4. 暫時觀望，等待NVIDIA和各個AIB/AIC廠商換代附帶轉接線。
